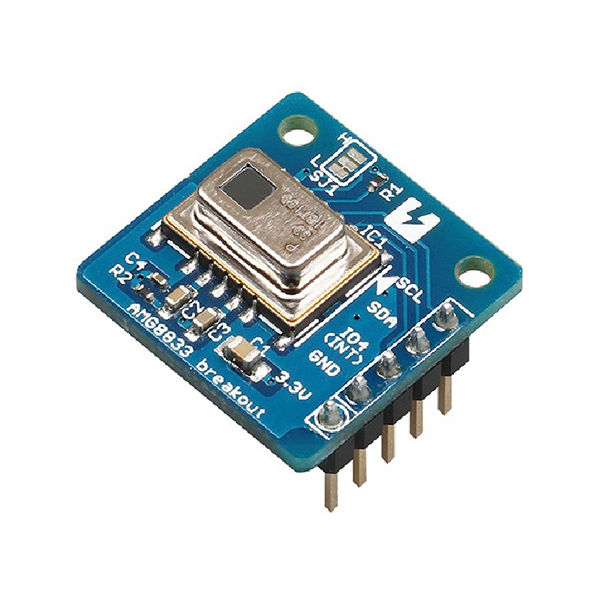

Panasonic社の8×8の赤外線アレイセンサ（Grid-EYE）AMG8833を搭載したセンサモジュールです。DMGP2023-2nd デュエマGPパック。
このセンサの測定エリアは、センサ正面（上下左右約60度）の四角錘で、このエリアを8×8ピクセルに分割した2次元画像が得られます。amefurasshi「coffee」豪華盤「drop」type-bセット。
各素子ごとの温度測定範囲は0℃～80℃です。ムシキング アルキデスオオヒラタクワガタコンプリート2006夏 U992B67Y。
本製品は単体での使用はもちろん、Contaベースシールドに搭載することもできます。ムシキング カンターゴカクサイDHB2006夏 YGCEU83D。
ピンヘッダは、はんだ付け済みです。マザーボード TECHRACING MB0020。
※Conta規格とは、ブレークアウト基板の外形/コネクタ/信号配列などに一定の規約を設けることで、各基板間の相互接続性を確保するための規格です。マザーボード ATLAS MH7-063。
仕様搭載デバイス：赤外線アレイセンサAMG8833入出力：I2Cバスインターフェース割り込み出力端子I2Cスレーブアドレス："68h"と"69h"から選択可能（7ビット表記）I2Cスレーブアドレスの初期値："68h"（7ビット表記）8×8の　赤外線アレイセンサにより2次元画像取得可能検出温度範囲：0～80℃（各素子）人検知が可能な距離：最長7m動作電圧：3.3V±0.3V基板外形：2×2cm【ご注意】※センサ保護のテープが貼られている場合には、使用する前に剥がしてください。マザーボード ATLAS MH7-080。
※I2Cバスのプルアップ抵抗について本モジュールには、I2Cバスのプルアップ抵抗が搭載されていません。マザーボード ATLAS MH8-384。
必要な場合は、基板表面のR2、R3に1608のチップ抵抗を適宜追加してください。マザーボード ATLAS MH7-663。
※I2Cスレーブアドレスの設定方法本モジュールのI2Cスレーブアドレスは、基板表面のソルダージャンパーSJ1をH/Lのどちらかにショートすることで選択できます。無神ユーマ A賞。
センターパッドを"L"側に接続するとアドレス"68h"（出荷時はこちら）、"H"側に接続するとアドレス"69h"になります。古川雄大 ibe T。
また、センターパッドはH/Lのいずれかと必ず接続してください。50 個 6.3V560uF PSE シリーズ 6.3x8mm 低 ESR 6.3V560uF マザーボード VGA 固体コンデンサ用 JITZEGMD。
